domingo, 26 de junio de 2011

Modulo RTC -Real Time Clock-

Este es el modulo de RTC (Real Time Clock) o Reloj de Tiempo Real.
Lo hice para trabajar junto a mi Entrenadora, ya que eso de usar el protoboard no es para mi..


El diseño del circuito es bastante simple, la estrella de este modulo es el integrado DS1307 un integrado de tan solo 8 pines y para que no quedara tan simplona le e agregado tambien una memoria EEPROM, ya que ambos trabajan con el protocolo I2C.

Lista de Materiales

  • DS1307
  • Xtal 32.768 Khz
  • Base para batería CR-2032
  • Memoria EEPROM 24C04
  • Transistor BC548
  • Led
  • Resistor de 10k, 220, 470 y 2 de 4.7k.
  • Capacitor de 100nF

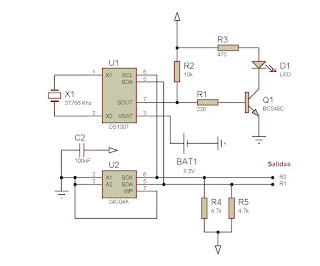

Esquematico

Ubicación de los componentes:



Descarga



Saludos!!
