martes, 30 de septiembre de 2014

PicKit Serial Analyzer





Esta es mi version del PicKit Serial Analizer Clone, tome como base el circuito que publico Suky en el foro uControl, únicamente modifique la parte de la generación de 3.3V.




Descripción del circuito:

El analizador de PICkit serie simplifica la tarea de gestión de comunicaciones en serie con un dispositivo bajo prueba. La interfaz de usuario Windows ® (incluido) configura el hardware y las secuencias de comunicaciones con el dispositivo de destino. Los Scripts creados dentro del software de interfaz gráfica de usuario se guardan en una biblioteca interna para uso futuro. Una vez creado, los scripts pueden ser convenientemente asignados a los botones, o simplemente ejecutados directamente desde el índice de la biblioteca. Todos los datos de comunicación y los eventos son registrados en una ventana de transacción en un formato legible.

El analizador de PICkit serie actualmente soporta los siguientes protocolos:

    * I2C™ - Master
    * I2C™ - Slave
    * SPI - Master
    * USART – Asynchronous
    * USART – Synchronous
    * LIN (external hardware required to meet electrical specifications)
    * MICROWIRE

Este es el esquemático de mi circuito, el cual como comente antes, me base en el de Suky, así que no difiere en gran cosa.


Esta es la lista de materiales (BOM):
  • 6 Capacitores
    • 5      C1-C5                         100nF             0805
    • 1      C6                               470nF             TC3216
  • 20 Resistores
    • 3      R1-R3                          330                 0805
    • 2      R4,R7                          1k                   0805
    • 2      R5,R8                          100K              0805
    • 2      R6,R9                          4.7k                0805
    • 4      R10,R12,R14,R16       10                   0805
    • 4      R11,R13,R15,R17       33                   0805
    • 1      R18                              820                 0805
    • 1      R19                              10K                0805
    • 1      R20                              4.7K               0805
  • 2 Integrados
    • 1      U1                               PIC18F2550   SOIC28
    • 1      U2                               Ams117          SOT223-3
  • 6 Transistores
    • 6      Q1-Q6                         MMBT3906  SOT23
  • 4 Diodos
    • 3      D1-D3                          LED              3mm
    • 1      D4                                DL4148         MiniMELF
  • Otros
    • 1      J1                                USB MINI B   MINI-USB
    • 1      J2                                CONN-H6      PIN-6-MALE-90G
    • 1      JP1                              JUMPER2       SLIDER-MINI
    • 1      SW1                            PUSH-B4        SMD
    • 1      X1                               20Mhz XTAL   SMD

Diseñando el circuito en Ares
Vistas 3D

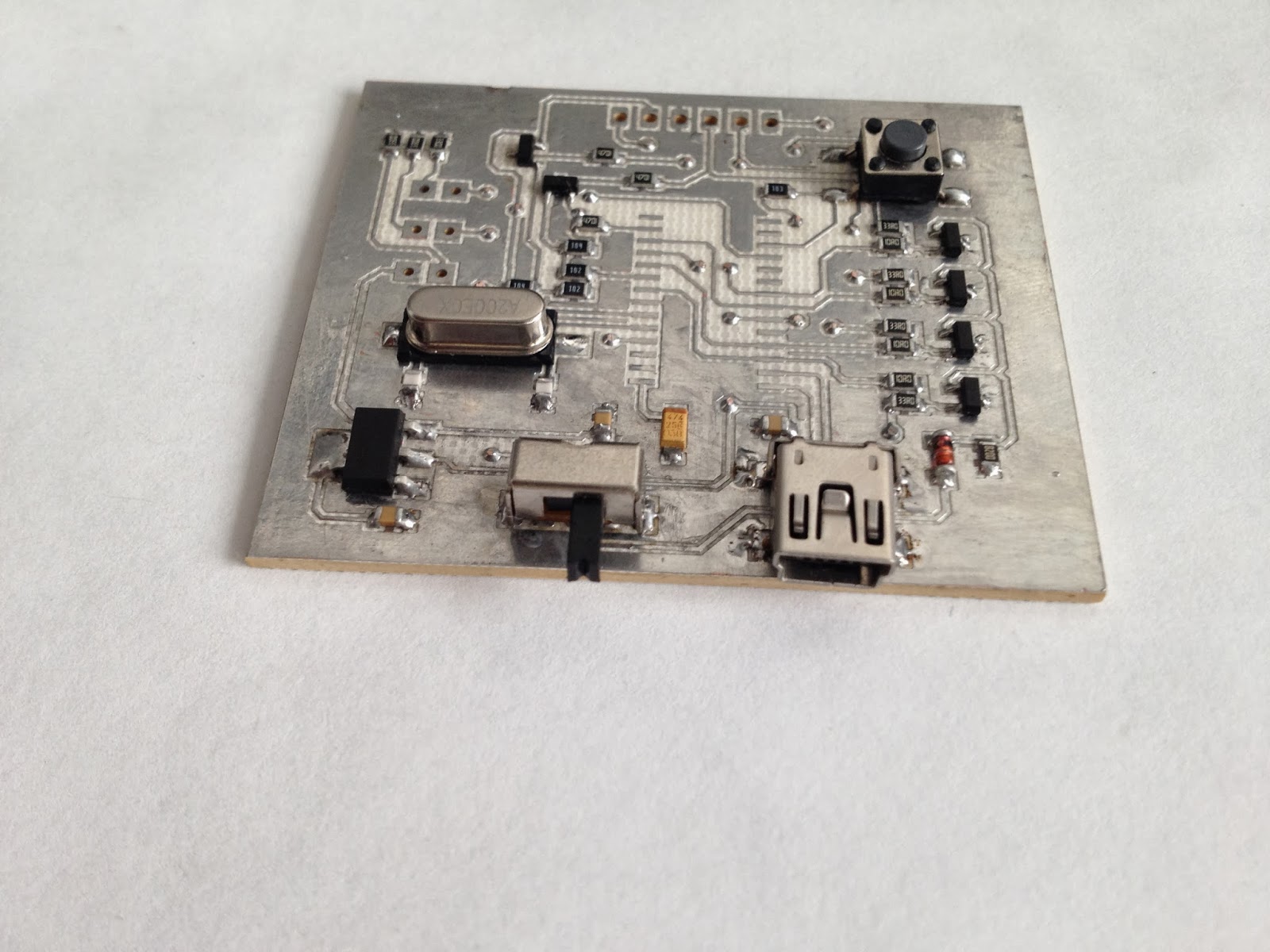

Avanzando con el proyecto unas fotos de los componentes soldados




La cajita verde la obtuve en una feria de Maquinaria a la que asistí, es completamente de aluminio y tiene adentro una guía para que ahí se coloque el circuito impreso, me vino de lujo, así se protege el circuito y le da un aspecto mas pro!


Primeras Pruebas:





El archivo .HEX y el Software Pickit Serial Analyzer lo puedes descargar directamente desde Microchip.



sábado, 28 de junio de 2014

Adaptador TTL - RS232

Este es un circuito bastante simple, pero dado que aún utilizo mucho el RS232 decidí hacer una mini-plaquita para que sea mas cómodo el trabajar con el.
No hay mucho que decir de este circuito, es el circuito por excelencia para RS232, lo interesante de esta plaquita es su tamaño, sin mas dejo algunas imágenes.







Esquemático:


Diseño 3D:






 Medidas:


Fotos:
